راهنمای جامع انتخاب و خرید فیلتر کیسهای هواساز F7،F8 و F9
در سیستمهای تهویه مطبوع صنعتی و هواسازها، تامین هوای پاک و بدون آلاینده یکی از حیاتیترین پارامترهاست. فیلتر کیسهای هواساز (Bag Filter / Pocket Filter) به عنوان یکی از کارآمدترین تجهیزات فیلتراسیون ثانویه و نهایی، نقشی کلیدی در جذب ذرات معلق، گرد و غبار ریز و بهبود کیفیت هوای خروجی از هواساز را ایفا میکند.
اگر به دنبال ارتقای راندمان سیستم هواساز، کاهش هزینههای نگهداری و دستیابی به استانداردهای بالای پاکیزگی هوا هستید، شناخت دقیق فیلترهای کیسهای کلاس F7،F8 و F9 بر اساس استاندارد EN779 اهمیت ویژهای دارد. در این مقاله جامع، به بررسی خصوصیات، تفاوتها، ساختار و کاربردهای این سه رده از فیلترهای کیسهای میپردازیم.
۱. فیلتر کیسهای هواساز چیست و چگونه عمل میکند؟
فیلتر کیسهای به دلیل داشتن ساختار خاص پاکتی (کیسهای)، دارای سطح فیلتراسیون بسیار بالایی نسبت به ابعاد بیرونی خود است. این طراحی هوشمندانه باعث میشود که فیلتر افت فشار کمتری ایجاد کرده و در عین حال، ظرفیت غبارگیری ((Dust Holding Capacity فوقالعادهای داشته باشد.
ویژگیهای ساختاری:
جنس الیاف: معمولاً از الیاف مصنوعی پلیاستر، پلیپروپیلن یا میکرو-فایبرگلاس (Micro-glass) ساخته میشوند.
عملکرد و قیمت فیلترهای کیسهای F7،F8 و F9ارتباط مستقیمی با نوع الیاف بهکاررفته در ساختار پاکتها دارد. به طور کلی، دو تکنولوژی اصلی در تولید مدیای این فیلترها استفاده میشود:
- الیاف ترکیبی پلیپروپیلن و ملتبلون (Meltblown Synthetic)
این نوع مدیا از چند طبقه الیاف مصنوعی ساخته میشود که لایه میانی آن دارای ساختار بسیار ریز میکرونی ( (Meltblown) است. بطورکلی فیلترهای مرسوم از 4 لایه تشکیل میشوند: لایه اول مدیا اسپان باند، لایه دوم پلی استر، لایه سوم ملت بلون و لایه چهارم اسپان باند میباشد.
بار الکترواستاتیک: این الیاف دارای بار الکترواستاتیک هستند که ذرات ریز را مانند آهنربا جذب میکند.
مزایا: افت فشار اولیه بسیار پایین، ساختار مقاوم در برابر پوسیدگی ناشی از رطوبت، قیمت اقتصادیتر، عدم زنگزدگی فریم و عدم ریزش الیاف.
محدودیت: در محیطهایی با رطوبت بسیار بالا (بالای ۸۵٪) یا حاوی بخارات چربی و روغنی، بار الکترواستاتیک الیاف به مرور کاهش یافته و ممکن است راندمان جذب ذرات ریز افت کند (در این شرایط خاص، استفاده از الیاف میکرو فایبرگلاس توصیه میشود).
۲. الیاف میکرو فایبرگلاس (Micro-Glass Fiber):
این مدیا از درهمتنیدگی الیاف شیشهای بسیار ریز و بدون بار الکترواستاتیک تولید میشود.
مکانیسم جذب: جذب ذرات کاملاً به صورت فیزیکی و مکانیکی (ممانعت و بهداماندازی) انجام میشود.
مزایا: راندمان جذب کاملاً ثابت و بدون تغییر در طول زمان، مقاومت بسیار بالا در برابر دمای بالا و مواد شیمیایی.
کاربرد اصلی: عالی برای صنایع داروسازی، اتاقهای تمیز حساس و بیمارستانها که راندمان نباید تحت هیچ شرایطی افت کند.
فریم و قاب: قاب دور فیلتر از جنس ورق گالوانیزه، آلومینیوم یا پلاستیک فشرده (ABS) است تا در برابر جریان شدید هوا و رطوبت مقاومت کافی داشته باشد.
تعداد کیسهها :(Pocket/Bag)تعداد کیسهها (معمولاً ۳ تا 8 پاکت) بسته به دبی هوای مورد نیاز و ابعاد فیلتر هواساز متغیر است.
3. بررسی دقیق کلاسهای فیلتراسیون F7،F8 و F9
فیلترهای کیسه ای سری F برای ذرات ریز یا Fine استفاده میگردند و حرف Fنیز به این منظور انتخاب شده است. فیلترهای کیسه ای کاربرد زیادی در هواساز ها دارند. بر اساس استاندارد اروپایی EN799 ، راندمان جذبی فیلتر کیسه ای F7 برای ذرات با قطر 0.4 میکرون 80 الی 90 درصد، F8 دارای متوسط راندمان 90 الی 95 درصد و فیلتر کیسه ای F9 بیش از 95 درصد است. فیلترهای کیسه ای سری F نیز از طریق رنگ نیز قابل شناسایی هستند.
فیلتر کیسه ای F7 رنگ صورتی، F8رنگ زرد و فیلتر کیسه ای F9 به رنگ سفید تولید میشوند. علت استفاده از این فیلترها ها افزایش عمر راندمان فیلتر اصلی هپا است در حقیقت با گرفتن و بدام اندازی عمده ذرات و جداسازی آن از هوا، غلظت ذرات در هوایی که به فیلتر هپا میرسد کم شده و باعث افزایش عمر آنها میشوند.

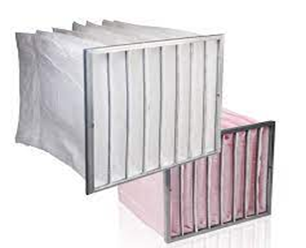

بررسی تخصصی فیلتر کیسهای F7
فیلتر کیسهای F7رایجترین و پرکاربردترین فیلتر در رده فیلترهای سری Fاست. این فیلتر برای به دام انداختن ذرات ریز تا اندازه ۱ میکرون (مانند گرده گیاهان، دود، ذرات غبار ریز و باکتریهای درشت) عملکرد بسیار درخشانی دارد.
کاربردهای اصلی:
- بیمارستانها و بخشهای عمومی درمان
- ساختمانهای اداری و تجاری مدرن
- صنایع غذایی و داروسازی (به عنوان پیشفیلتر)
- ورودی توربینهای گاز و کمپرسورها
بررسی تخصصی فیلتر کیسهای F8
فیلتر کیسهای F8 راندمان بالاتری نسبت به F7 داشته و میتواند بیش از ۹۰ درصد ذرات ۰.۴ میکرون را مهار کند. این فیلتر زمانی استفاده میشود که نیاز به هوایی با درجه خلوص بالاتر باشد و افت فشار جزئیِ بیشتر، مشکلی در عملکرد فن ایجاد نکند.
کاربردهای اصلی:
- اتاقهای تمیز ( (Cleanroomsبا کلاس پایینتر
- صنایع خودروسازی و سالنهای رنگپاشی
- داروسازی و تولید تجهیزات پزشکی
- آزمایشگاههای تحقیقاتی
- و مراکز داده (Data Centers)
بررسی تخصصی فیلتر کیسهای F9
فیلتر کیسهای F9 بالاترین سطح راندمان را در میان فیلترهای کیسهای کلاس F ارائه میدهد (بیش از ۹۵٪). این فیلتر مرز بین فیلترهای ظریف و فیلترهای با راندمان بالا (HEPA) است و نقش بسیار حیاتی در محافظت از فیلترهای هپا ایفا میکند.
کاربردهای اصلی:
- محافظت مستقیم از فیلترهای HEPA و ULPA جهت افزایش طول عمر آنها
- صنایع داروسازی حساس و بیوتکنولوژی
- اتاقهای عمل و بخشهای ویژه بیمارستانی (ICU/CCU)
- صنایع میکروالکترونیک و ساخت نیمههادیها
4. نحوه پایش افت فشار و زمان دقیق تعویض فیلتر
یکی از مهمترین پارامترها در مدیریت سیستمهای هواساز، پایش افت فشار (Pressure Drop) روی فیلترهای کیسهای است. افت فشار به معنای میزان مقاومت فیلتر در برابر عبور جریان هواست و با واحد پاسکال (Pa)یا میلیمتر ستون آب سنجیده میشود.
افت فشار اولیه در برابر افت فشار نهایی
افت فشار اولیه :(Initial Pressure Drop)میزان مقاومت فیلتر کاملاً نو در سرعت استاندارد m/s 2.5 برای کلاسهای F7،F8 و F9 معمولاً بین ۹۰ تا ۱۷۰ پاسکال متغیر است.
افت فشار نهایی (Final Pressure Drop ): حداکثر افت فشار نقطه تعویض است. از نظر بهینهسازی مصرف انرژی، توصیه میشود فیلتر در ۲ برابر افت فشار اولیه (حدود ۲۰۰ تا ۲۵۰ پاسکال) تعویض شود؛ اما حداکثر فشار قابل تحمل ساختاری فیلتر طبق استاندارد تست، تا ۴۵۰ پاسکال در نظر گرفته میشود.
خطرات تاخیر در تعویض فیلتر کیسهای:
اگر فیلتر پس از رسیدن به افت فشار نهایی تعویض نشود، مشکلات زیر بروز خواهد کرد:
- کاهش دبی هوای عبور :(CFM) تهویه محیط با افت شدید مواجه شده و تعویض هوای استاندارد صورت نمیگیرد.
- ریسک پارگی کیسهها: فشار بیش از حد جریان هوا میتواند باعث شکافتن الیاف یا جدا شدن کیسهها از فریم شده و آلودگیها را یکباره وارد کانال کند.
- افزایش شدید مصرف برق: فن هواساز برای غلبه بر گرفتگی فیلتر، بار الکتریکی بیشتری کشیده و فشار مضاعفی به الکتروموتور وارد میشود(درصورتیکه سیستم، دارای کنترل هوشمند دور فن باشد).
نکته کاربردی برای اپراتورها:
توصیه میشود در تمام باکسهای فیلتراسیون از مانومترهای تفاضلی (Differential Pressure Gauge) مانند مانومترهای عقربهای سری Magnehelic استفاده شود تا با ثبت مستمر عدد افت فشار، زمان دقیق تعویض مشخص گردد.
5. مزایای کلیدی استفاده از فیلترهای کیسهای در هواسازها
- ظرفیت نگهداری غبار بالا: به دلیل ساختار سه بعدی پاکتها، غبار در تمام عمق الیاف توزیع شده و عمر مفید فیلتر به شدت افزایش مییابد.
- افت فشار بهینه: طراحی آئردینامیک کیسهها باعث عبور یکنواخت جریان هوا و کاهش مصرف انرژی فن میشود.
- مقاومت در برابر رطوبت و دما: الیاف مصنوعی بهکاررفته در این فیلترها در برابر رطوبت نسبی تا ۱۰۰٪ و دماهای تا ۸۰ درجه سانتیگراد مقاوم هستند.
- نصب و تعویض آسان: ابعاد استاندارد و ساختار صلب قاب، تعویض سریع فیلتر را در زمان سرویس دوره ای تسهیل میکند.
6. نکات مهم در زمان خرید و انتخاب فیلتر کیسهای
برای انتخاب صحیح فیلتر کیسهای مناسب سیستم خود، حتماً فاکتورهای زیر را مد نظر قرار دهید:
دبی و سرعت جریان هوا :(CFM / m³/h) تعداد کیسهها و ابعاد فیلتر باید متناسب با حجم هوای عبوری هواساز باشد.
افت فشار نهایی (Final Pressure Drop) : زمان تعویض فیلتر زمانی است که افت فشار به حدود ۲ برابر افت فشار اولیه برسد.
استفاده از پیش فیلتر (Pre-filter): برای افزایش طول عمر فیلترهای F7،F8 و F9، حتماً باید در مسیر جریان هوا از فیلترهای اولیه مانند G4 یا G2 استفاده شود تا ذرات درشتتر قبل از ورود به کیسهها جذب شوند.
برای افزایش طول عمر فیلترهای کیسهای F7، F8 و F9، حتماً باید در مسیر جریان هوا از فیلترهای اولیه (مانند فیلترهای مش آلومینیومی، فیلترهای پلیتد با کلاس G3 یا (G4 استفاده شود. این فیلترها ذرات درشت، پرزها و غبارهای سنگین را قبل از ورود به کیسهها جذب کرده و مانع مسدود شدن زودهنگام فیلترهای ظریف میشوند.

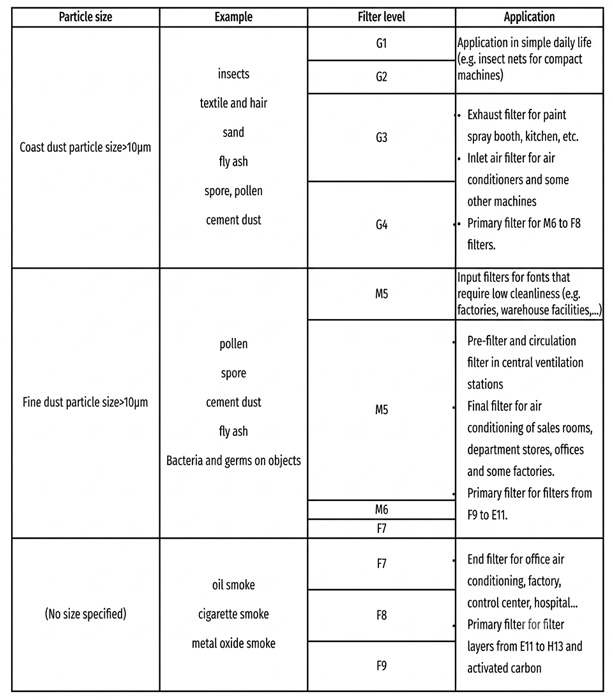

برخی از کاربردهای سطوح فیلتراسیون براساس کلاس فیلترها
7. راهنمای عیبیابی و نگهداری فیلترهای کیسهای
در جدول زیر رایجترین مشکلات پیشآمده در کارکرد فیلترهای کیسهای و علت آنها جمعآوری شده است تا مشتریان شما بتوانند به عنوان یک راهنمای عملیاتی از آن استفاده کنند:
مشکل مشاهده شده | علت احتمالی | راهکار پیشنهادی |
افت فشار سریع و پر شدن زود هنگام | عدم استفاده از پیشفیلتر مناسب یا کیفیت پایین هوای ورودی | استفاده از پیش فیلترهای مانند G4 یا مش آلومینیومی در ورودی سیستم |
چسبیدن و روی هم افتادن کیسهها | سرعت غیریکنواخت جریان هوا یا انتخاب نادرست تعداد پاکت | اصلاح جریان هوای ورودی و استفاده از فیلترهای با ساختار صلب یا تعداد پاکت مناسب |
پارگی الیاف یا جدا شدن پاکت از فریم | (یاFace Velocity > 2.5 m/s) سرعت بیش از حد هوا افت فشار شدید | بررسی سرعت فن و تعویض به موقع فیلتر قبل از رسیدن به نقطه شکست |
مرطوب شدن و بوی ناخوشایند | وجود قطرات آب در هواساز یا رطوبت نسبی بالاتر از حد مجاز | نصب قطرهگیر (Demister) قبل از فیلتر و بررسی سیستم درین هواساز |
8. جمعبندی و ثبت سفارش
فیلترهای کیسهای F7،F8 و F9 انتخابی ایدهآل برای ارتقای سطح بهداشت و پاکیزگی هوا در انواع تهویه مطبوع صنعتی و بیمارستانی هستند. انتخاب درست رده فیلتراسیون نه تنها سلامت محیط را تضمین میکند، بلکه با محافظت از تجهیزات و کاهش مصرف انرژی، هزینههای عملیاتی شما را به حداقل میرساند.
جهت دریافت مشاوره فنی رایگان، استعلام قیمت روز و سفارش انواع فیلترهای کیسهای در ابعاد و تعداد پاکتهای سفارشی، با کارشناسان ما تماس بگیرید.
سوالات متداول
خیر. فیلترهای کیسهای F7،F8 و F9 به دلیل ساختار الیاف میکرونی و الکترواستاتیک خود، پس از شستشو ساختار شبکه ای و راندمان جذب خود را از دست میدهند و یکبار مصرف هستند.
طول عمر این فیلترها کاملاً به میزان آلودگی هوای ورودی، ساعات کارکرد سیستم و استفاده صحیح از پیشفیلترها بستگی دارد، اما به طور متوسط بین ۶ تا ۱۲ ماه متغیر است.
تفاوت اصلی در راندمان جذب ذرات بسیار ریز (۰.۴ میکرون) است. F7 حدود ۸۰٪ و F9 بیش از ۹۵٪ از این ذرات را جذب میکند. همچنین F9 افت فشار اولیه بیشتری ایجاد میکند.
