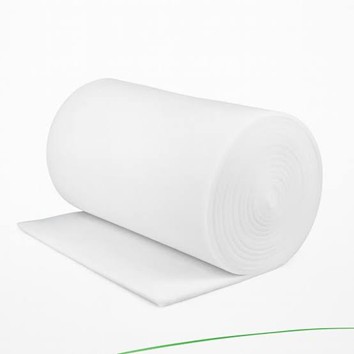

فیلتر سقفی اتاق رنگ M5 ساپورت‌دار

معرفی فیلتر سقفی اتاق رنگ

فیلتر سقفی اتاق رنگ یکی از مهم‌ترین اجزای سیستم فیلتراسیون کابین‌های رنگ است که در مسیر ورود هوای تمیز و معمولاً در قسمت سقف کابین نصب می‌شود. وظیفه اصلی این فیلتر، حذف ذرات معلق، گردوغبار و آلودگی‌های موجود در هوا قبل از ورود به محیط رنگ‌آمیزی است.

کیفیت هوای ورودی تأثیر مستقیمی بر کیفیت نهایی رنگ دارد. وجود کوچک‌ترین ذرات گردوغبار می‌تواند باعث ایجاد عیوب سطحی، کاهش کیفیت پوشش رنگ و افزایش هزینه‌های دوباره‌کاری شود.

به همین دلیل، استفاده از فیلتر سقفی مناسب یکی از عوامل مهم در دستیابی به کیفیت مطلوب در اتاق‌های رنگ خودرو و خطوط رنگ صنعتی محسوب می‌شود.

فیلترهای سقفی هوای ورودی اتاق رنگ در رده فیلترهای M5 قرار دارند. بر اساس استاندارد EN779 میانگین راندمان این فیلترها برای ذرات 0.4 میکرون 40 الی 60 درصد است (40% ≤ EM < 60%).

فیلتر سقفی M5 ساپورت‌دار چیست؟

فیلتر سقفی M5 ساپورت‌دار از الیاف مصنوعی چندلایه با ساختار تدریجی ساخته شده و برای فیلتراسیون نهایی هوای ورودی کابین‌های رنگ استفاده می‌شود. ساختار تدریجی یعنی فیلتر ابتدا تراکم کمتری داشته و به تدریج متراکم‌تر می‌شود اینکار باعث می‌شود ذرات درشت در ابتدا و ذرات ریزتر در ادامه ضخامت فیلتر بدام بیفتند.

این فیلتر دارای یک لایه توری پلاستیکی ساپورت در پشت مدیا است که باعث افزایش استحکام فیلتر، جلوگیری از تغییر شکل و حفظ ساختار آن هنگام عبور جریان هوا می‌شود.

مدل رولی این فیلتر امکان برش آسان و استفاده در ابعاد مختلف سقف کابین‌های رنگ را فراهم می‌کند.

عملکرد فیلتر سقفی M5 در اتاق رنگ

در کابین‌های رنگ استاندارد، هوای ورودی پس از عبور از مراحل اولیه فیلتراسیون وارد قسمت سقف می‌شود. فیلتر سقفی M5 به عنوان مرحله نهایی تصفیه هوا، ذرات باقی‌مانده را جذب کرده و هوای تمیز و یکنواخت را وارد فضای رنگ می‌کند.

عملکرد صحیح این فیلتر باعث:

کاهش ورود گردوغبار به محیط رنگ

افزایش کیفیت سطح رنگ‌شده

کاهش ضایعات و دوباره‌کاری

بهبود شرایط رنگ‌آمیزی

حفظ پاکیزگی تجهیزات

می‌شود.

مشخصات فنی فیلتر سقفی M5 ساپورت‌دار

مزایای فیلتر سقفی M5 رولی

پوشش یکنواخت سقف کابین:

فرم رولی این فیلتر باعث می‌شود سطح سقف کابین به صورت یکپارچه پوشش داده شود و جریان هوا یکنواخت‌تر وارد محیط رنگ شود.

مقاومت مکانیکی مناسب:

توری پلاستیکی پشت فیلتر، استحکام مدیا را افزایش داده و از افتادگی یا تغییر شکل آن جلوگیری می‌کند.

نصب آسان:

رول فیلتر امکان برش در ابعاد مختلف و استفاده در کابین‌های متنوع را فراهم می‌کند.

افزایش کیفیت رنگ نهایی:

فیلتراسیون مناسب هوا باعث کاهش ورود ذرات معلق و بهبود کیفیت پوشش رنگ می‌شود.

شایان ذکر است این فیلترها در صورت درخواست به صورت پنلی نیز قابل عرضه هستند.

انتخاب فیلتر مناسب بر اساس نوع اتاق رنگ

انتخاب فیلتر فقط به نوع مدیا بستگی ندارد، بلکه باید بر اساس طراحی کابین و محل نصب فیلتر انجام شود.

• اتاق رنگ با سقف فیلتردار

در کابین‌هایی که هوای ورودی از سقف وارد می‌شود، استفاده از:

فیلتر سقفی M5 ساپورت‌دار رولی گزینه مناسبی است.

مزایا:

• پوشش کامل سطح سقف
• توزیع بهتر جریان هوا
• فیلتراسیون نهایی هوای ورودی
• مناسب برای کابین‌های رنگ خودرو و صنعتی

• اتاقک رنگ با فیلتر روی درب/اتاق رنگ های با مکش افقی

در اتاقک‌های رنگ با تهویه یا مکش افقی که فیلتر روی درب ورودی نصب می‌شود، معمولاً استفاده از:

فیلتر G4 چین‌دار انتخاب مناسب‌تری است.

فیلتر G4 چین‌دار به دلیل داشتن سطح فیلتراسیون بیشتر نسبت به فیلترهای تخت، توانایی جذب حجم بیشتری از گردوغبار را دارد و به عنوان پیش‌فیلتر هوای ورودی استفاده می‌شود.

از آنجایی که فیلتر سقفی اتاق رنگ ضخامت زیادی دارد چین دار کردن آن مشکل است. از طرفی روی درب بهتر است فیلتر به صورت پنلی نصب شود برای این کار فیلتر کفی پلیتد G4 گزینه مناسب تری از نظر نصب است. در صورتی که افت فشار در طراحی مطرح نباشد یا در فن سیستم دیده شود فیلتر سقفی نیز به صورت تخت قابل عرضه و ساختن است. با این حال G4 به واسطه ساپورت توری فلزی چین دار مقاومت بهتری ارائه می‌دهد.

مزایای فیلتر G4 چین‌دار:

• سطح تماس بیشتر با هوا
• جذب بهتر ذرات درشت
• طول عمر مناسب
• قابلیت نصب در قاب‌های ورودی هوا

تفاوت فیلتر سقفی M5 و فیلتر ورودی G4

در سیستم‌هایی که چند مرحله فیلتراسیون دارند، استفاده از G4 در مرحله اول و M5 در مرحله نهایی باعث افزایش عمر فیلتر سقفی و بهبود کیفیت رنگ می‌شود.

زمان تعویض فیلتر سقفی M5

زمان تعویض فیلتر به میزان کارکرد کابین، میزان آلودگی محیط، حجم هوای عبوری و شرایط کاری بستگی دارد.

مهم‌ترین نشانه‌های نیاز به تعویض:

• افزایش افت فشار

با تجمع ذرات در فیلتر، مقاومت عبور هوا افزایش پیدا کرده و افت فشار سیستم بالا می‌رود.

افزایش افت فشار باعث عوامل متعددی به شرح ذیل می‌گردد:

• کاهش دبی هوا
• کاهش عملکرد سیستم تهویه
• افزایش فشار روی فن
• کاهش کیفیت جریان هوا

• تغییر رنگ فیلتر:

تغییر رنگ سطح فیلتر نشان‌دهنده تجمع گردوغبار و آلودگی در مدیا است. در صورت تغییر رنگ محسوس، عملکرد فیلتر باید بررسی و در صورت نیاز تعویض شود.

• کاهش کیفیت رنگ:

مشاهده گردوغبار یا ذرات روی سطح قطعات رنگ‌شده می‌تواند نشانه کاهش عملکرد فیلتر باشد.

• کاهش جریان هوا:

کاهش محسوس جریان هوا در کابین نیز می‌تواند نشان‌دهنده گرفتگی فیلتر باشد.

کاربردهای فیلتر سقفی M5 اتاق رنگ

• اتاق رنگ خودرو
• کارخانه‌های قطعه‌سازی
• صنایع فلزی
• صنایع چوب و MDF
• مبلمان
• کابین‌های رنگ صنعتی
• خطوط رنگ پاششی

تأمین فیلتر سقفی اتاق رنگ توسط آریا مهار راشا

شرکت آریا مهار راشا با تجربه در زمینه طراحی و اجرای سیستم‌های تهویه صنعتی و اتاق‌های رنگ، امکان تأمین فیلترهای مورد نیاز کابین‌های رنگ را متناسب با شرایط کاری پروژه‌ها فراهم می‌کند.

با توجه به شناخت سیستم‌های تهویه و فیلتراسیون، انتخاب فیلتر بر اساس نوع کابین، محل نصب و شرایط کاری انجام می‌شود تا بهترین عملکرد و کیفیت رنگ حاصل شود.
